🎯 สร้างประตูอัตโนมัติ
เป้าหมายการเรียนรู้

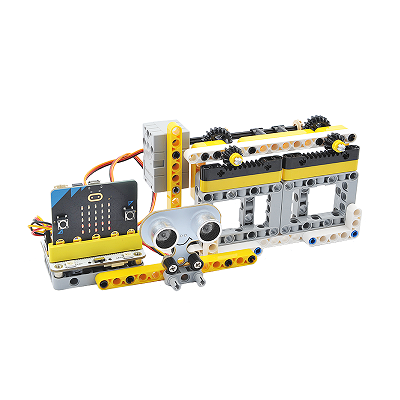

สร้างประตูอัตโนมัติด้วยบอร์ด micro:bit
ชุดการเรียนรู้
ชุด micro:bit Wonder Building Kit

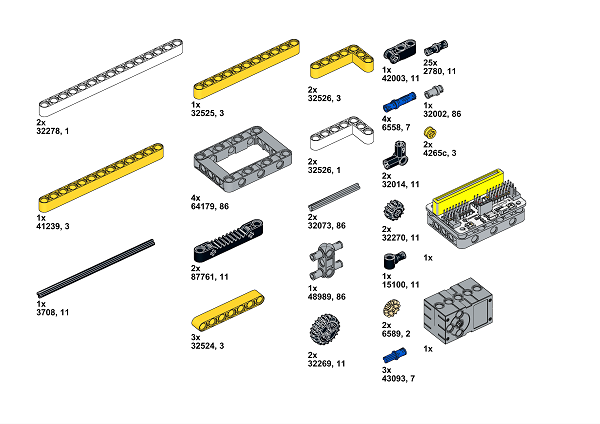

เตรียมอุปกรณ์
คลิปสอนการประกอบ

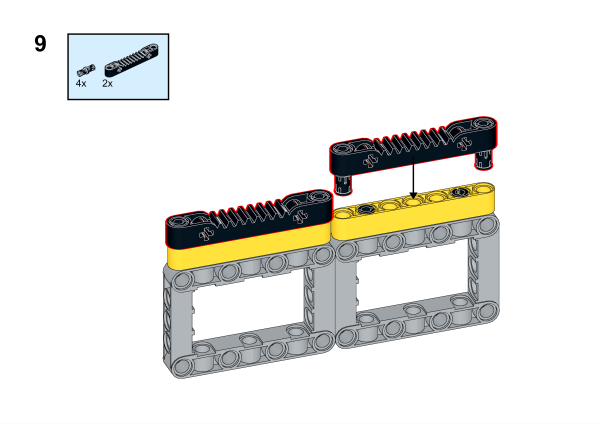

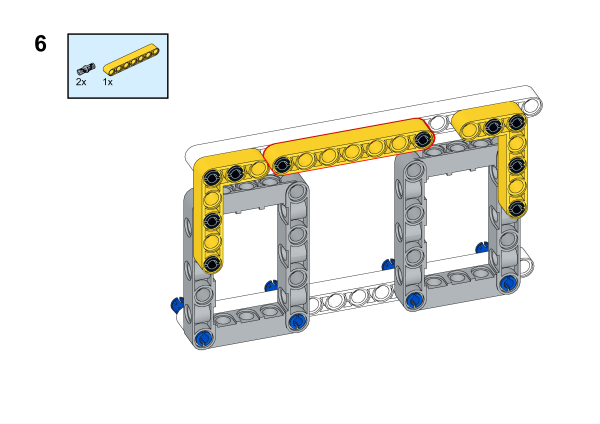

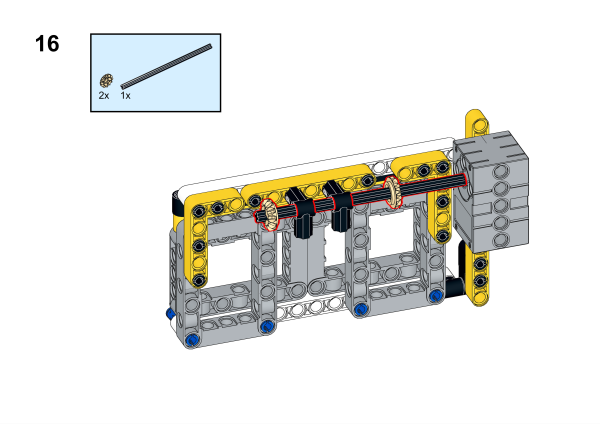

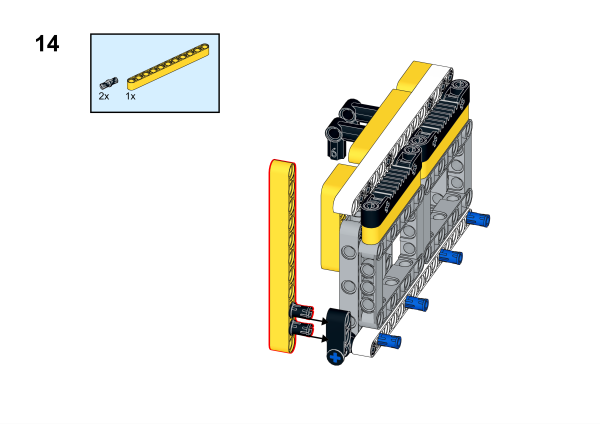

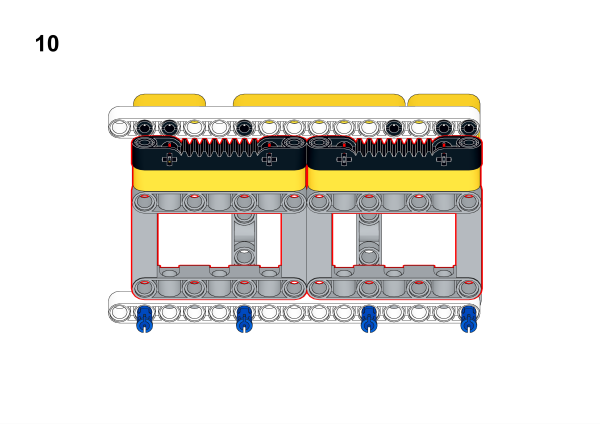

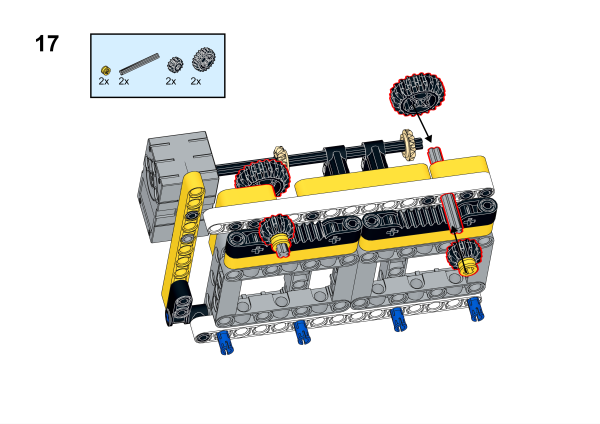

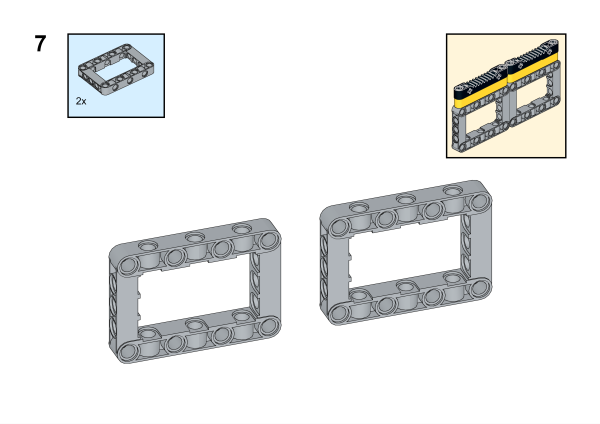

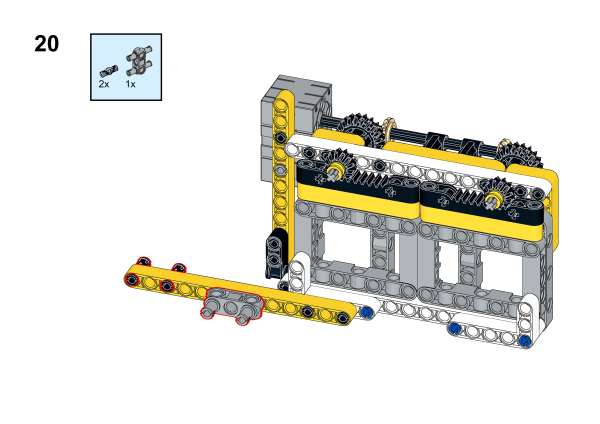

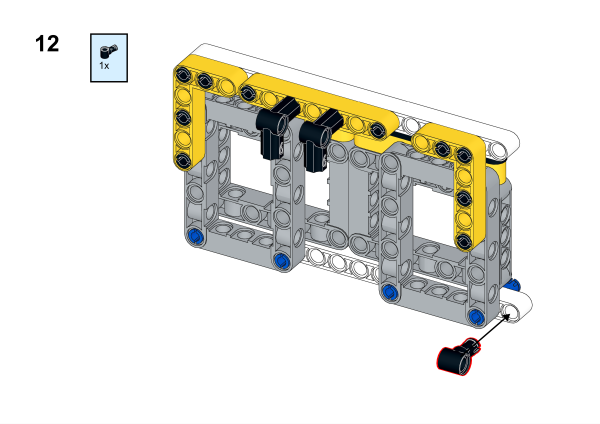

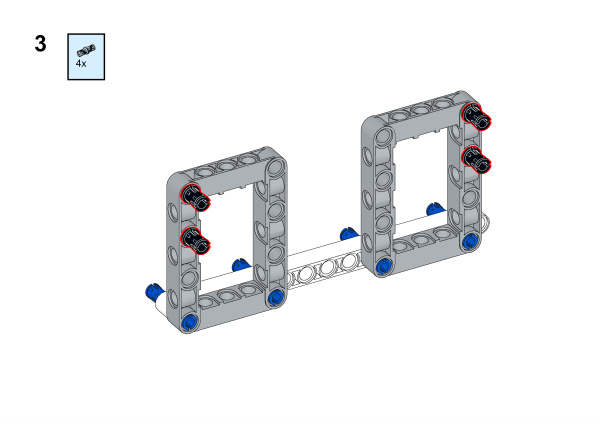

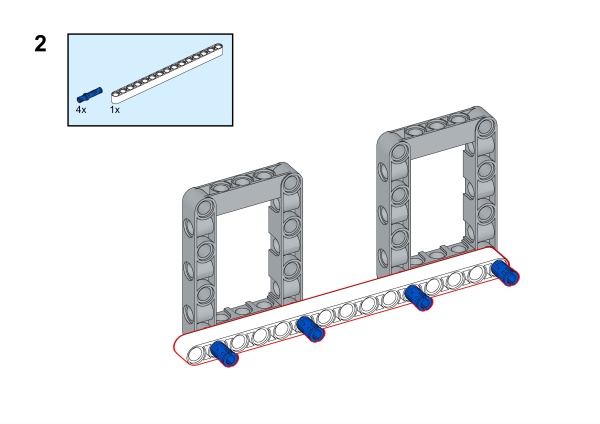

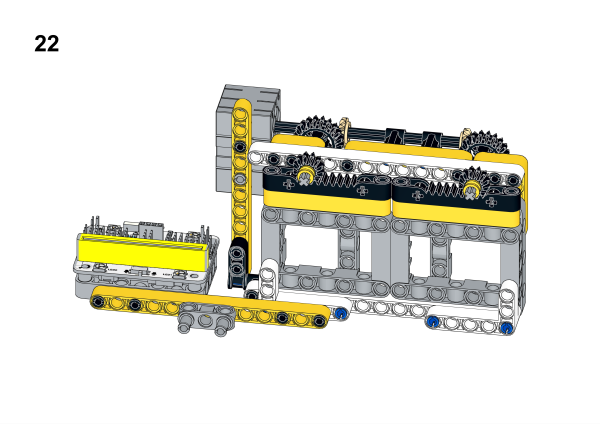

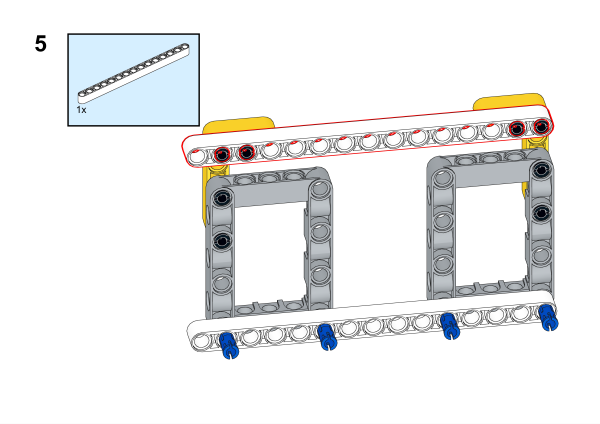

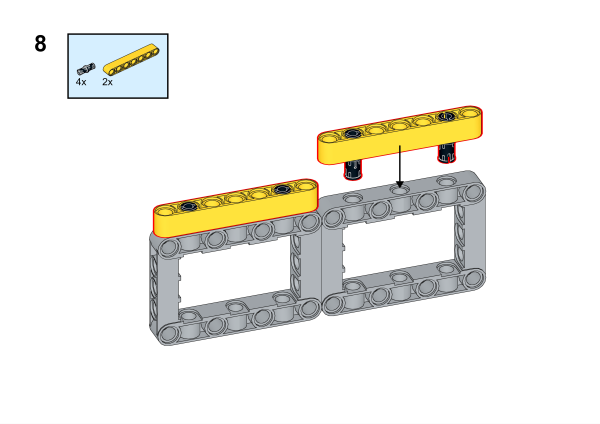

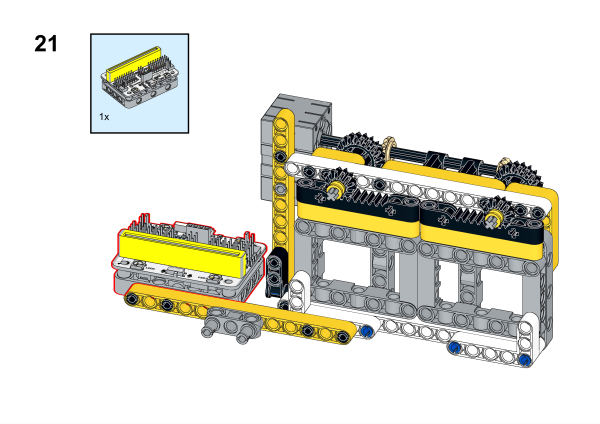

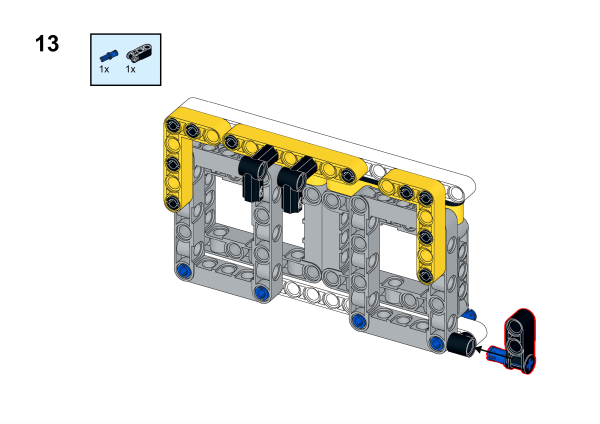

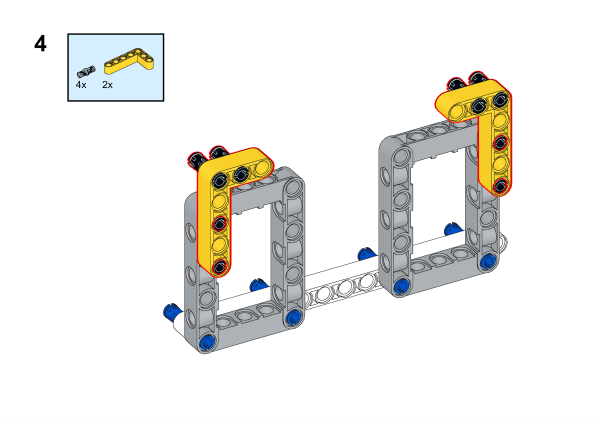

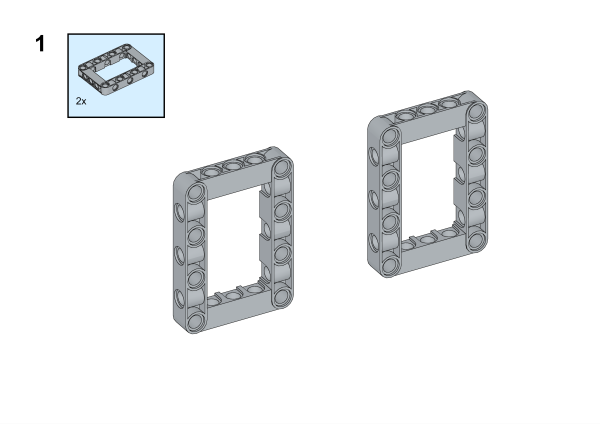

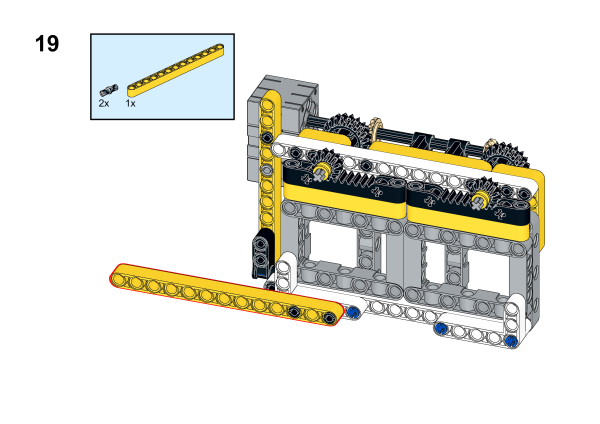

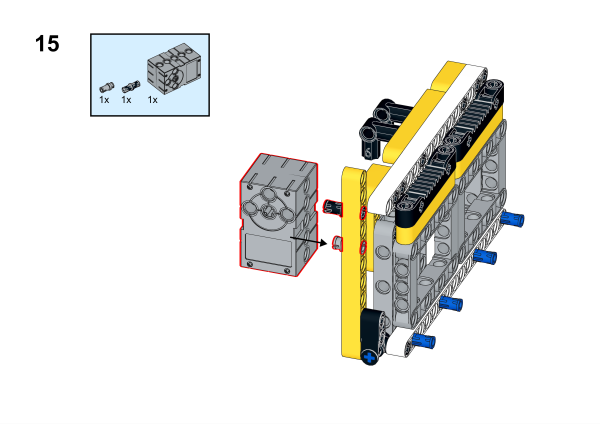

ภาพการประกอบ
การติดตั้งเซนเซอร์

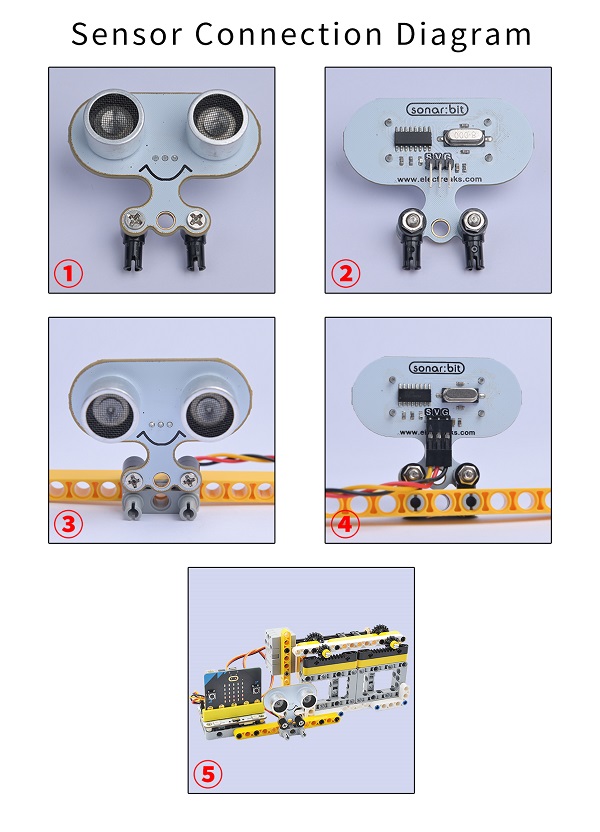

ติดตั้งเซนเซอร์วัดระยะห่าง sonar:bit เข้ากับบริก ตามภาพประกอบด้านล่าง
การเชื่อมต่ออุปกรณ์

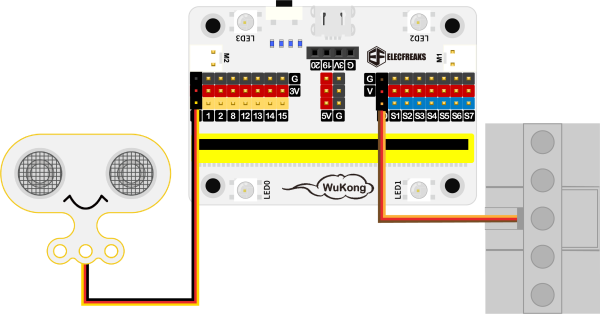

เชื่อมต่อเซนเซอร์ sonar:bit เข้ากับพอร์ต P0 บนบอร์ดขยาย Wukong จากนั้นเชื่อมต่อ เซอร์โวมอเตอร์ เข้ากับพอร์ต S0 บนบอร์ดขยาย
ซอฟต์แวร์ที่ใช้
ขั้นตอนการเขียนโปรแกรม
การติดตั้งส่วนขยาย wukong
คลิปที่เมนู "Advanced" ในโปรแกรม MakeCode จากนั้นคลิกที่ Extensions (ส่วนขยาย)
- ในช่องค้นหา ให้พิมพ์ชื่อ "wukong" เพื่อค้นหาส่วนขยาย
- คลิกที่ชื่อส่วนขยาย "wukong"
จากนั้นจะพบเมนู "WuKong" ปรากฏอยู่บนแถบเมนูด้านข้าง
การติดตั้งส่วนขยายเซนเซอร์ sonar:bit
คลิปที่เมนู "Advanced" ในโปรแกรม MakeCode จากนั้นคลิกที่ Extensions (ส่วนขยาย)
คัดลอกลิงก์นี้ https://github.com/elecfreaks/pxt-sonarbit เพื่อนำไปวางในช่องค้นหาส่วนขยาย จากนั้นคลิกที่ส่วนขยาย

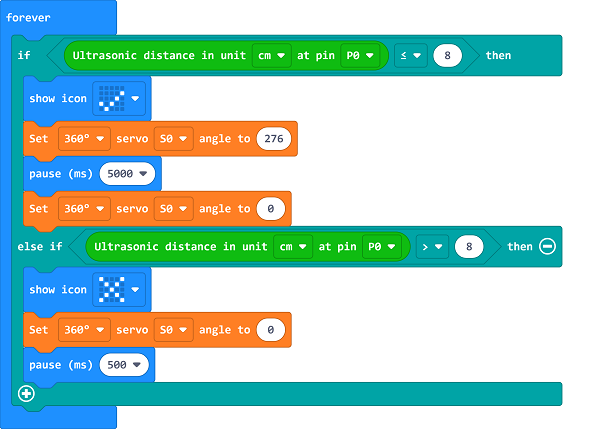

ตัวอย่างโค้ดโปรแกรม
Link:https://makecode.microbit.org/_eUPf4XEudVKY
ผลลัพธ์
เมื่อเซนเซอร์อัลตราโซนิคตรวจพบบางอย่าง Led บน micro:bit จะแสดงสัญลักษณ์ √ และเซอร์โวมอเตอร์ทำงาน โดยจะเป็นการเปิดประตูเป็นเวลา 5 วินาที จากนั้นประตูจะปิดอัตโนมัติ หากเซนเซอร์อัลตราโซนิคตรวจไม่พบสิ่งใด Led บน micro:bit จะแสดงสัญลักษณ์ × และประตูจะปิด
