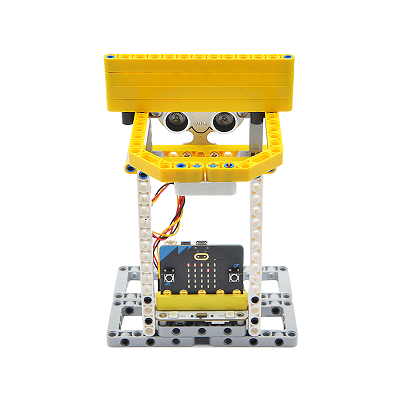

🎯 เครื่องนับแต้มบาสเก็ตบอล
เป้าหมายการเรียนรู้
สร้างเครื่องนับแต้มบาสเก็ตบอลด้วยบอร์ด micro:bit
ชุดการเรียนรู้
ชุด micro:bit Wonder Building Kit
เตรียมอุปกรณ์
คลิปสอนการประกอบ

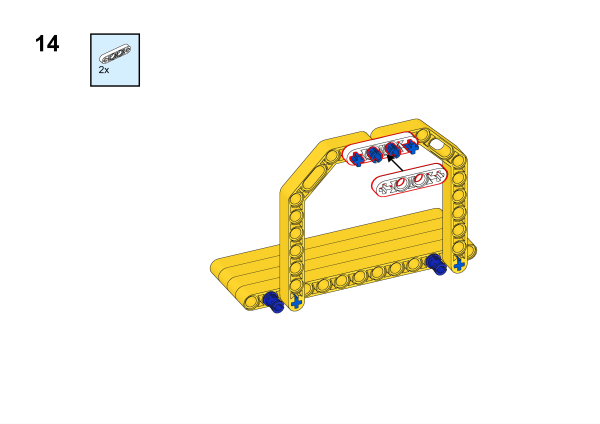

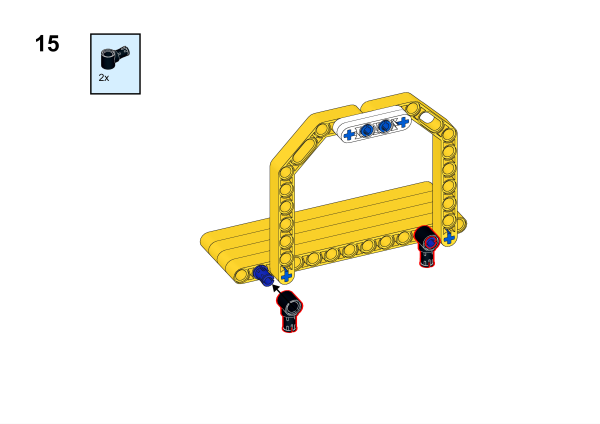

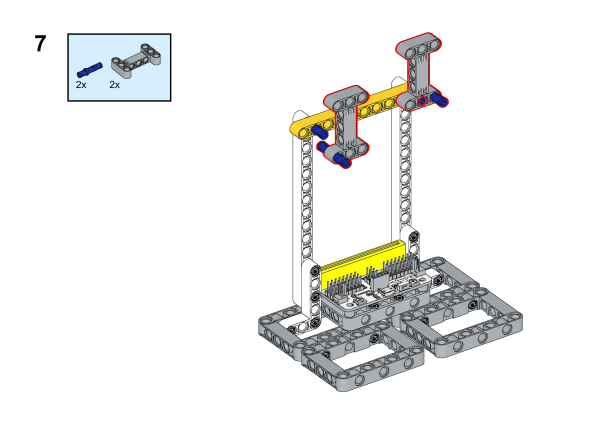

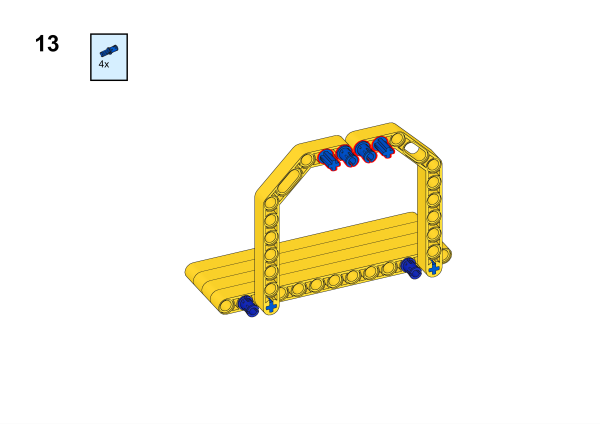

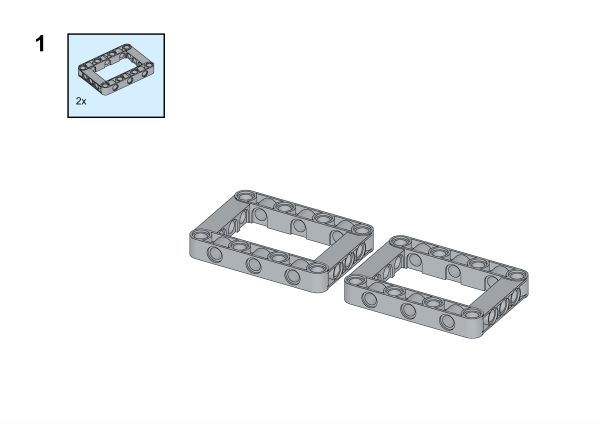

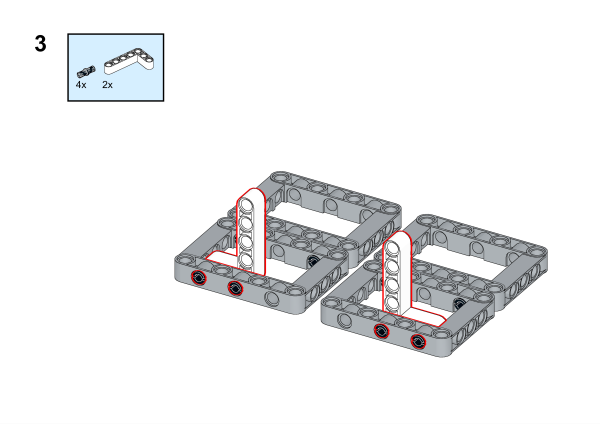

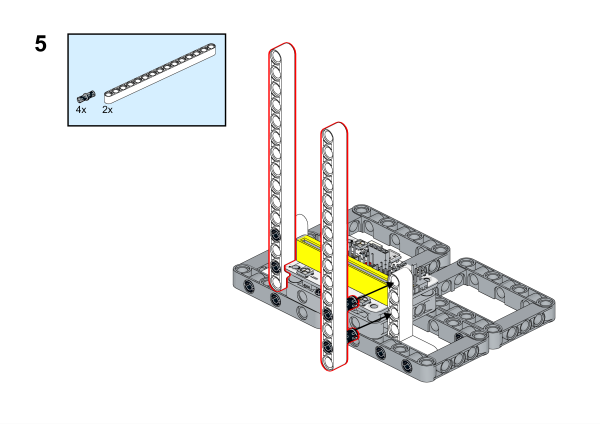

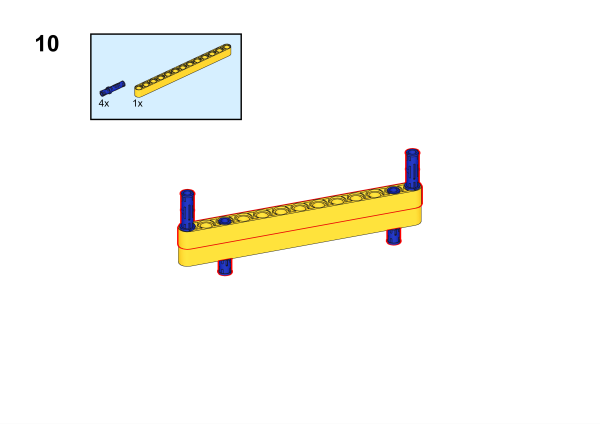

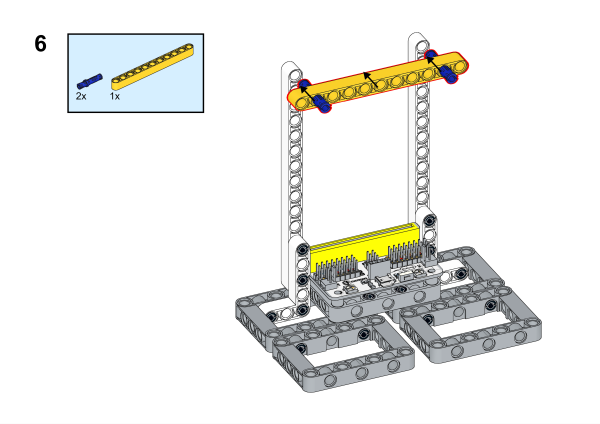

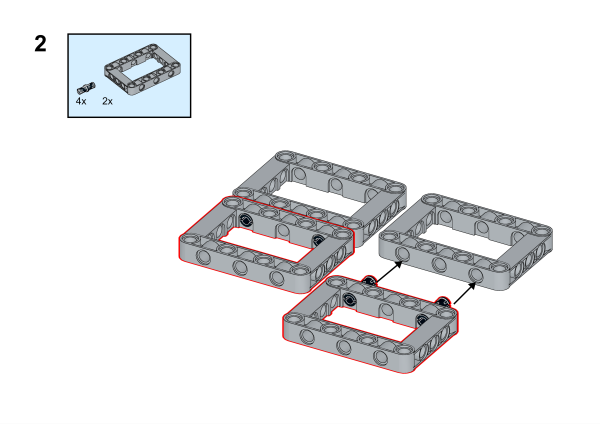

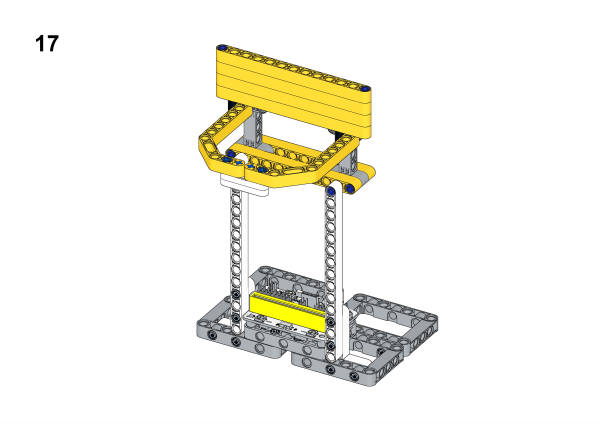

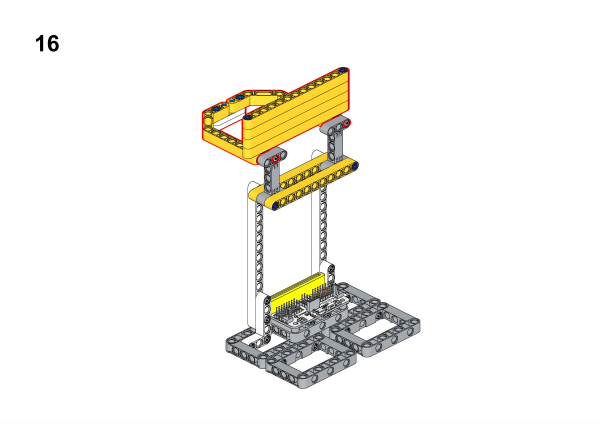

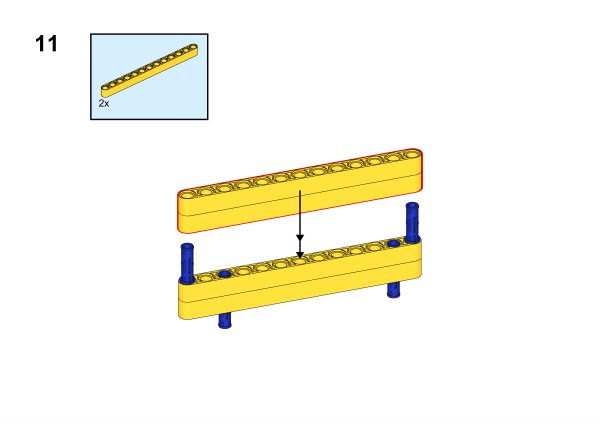

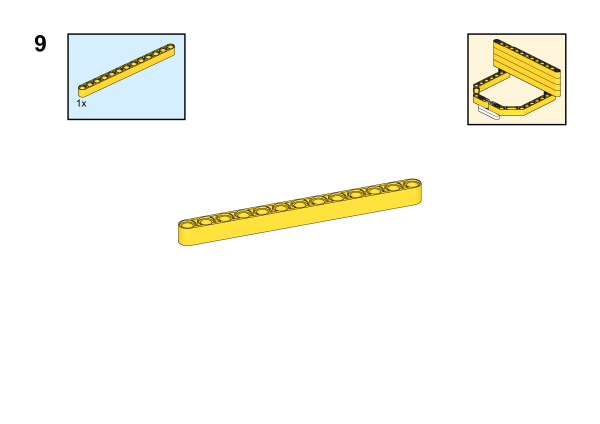

ภาพการประกอบ
การติดตั้งเซนเซอร์

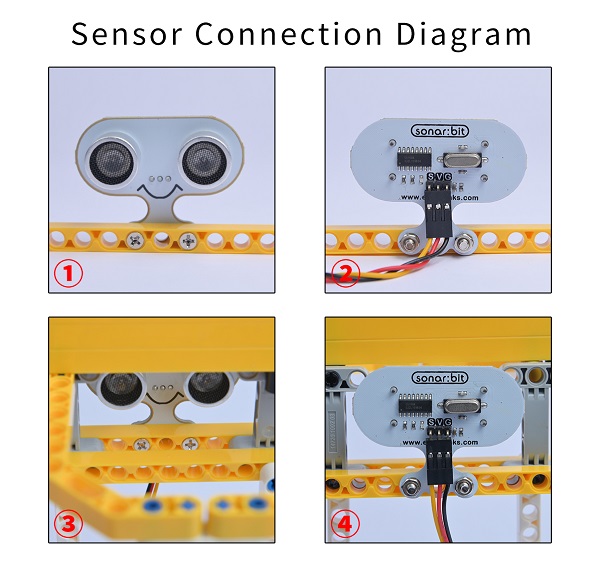

ติดตั้งเซนเซอร์วัดระยะห่าง sonar:bit เข้ากับบริก ตามภาพประกอบด้านล่าง
การเชื่อมต่ออุปกรณ์
เชื่อมต่อเซนเซอร์ sonar:bit เข้ากับพอร์ต P1 บนบอร์ดขยาย
ซอฟต์แวร์ที่ใช้
ขั้นตอนการเขียนโปรแกรม
การติดตั้งส่วนขยาย wukong
คลิปที่เมนู "Advanced" ในโปรแกรม MakeCode จากนั้นคลิกที่ Extensions (ส่วนขยาย)
- ในช่องค้นหา ให้พิมพ์ชื่อ "wukong" เพื่อค้นหาส่วนขยาย
- คลิกที่ชื่อส่วนขยาย "wukong"
จากนั้นจะพบเมนู "WuKong" ปรากฏอยู่บนแถบเมนูด้านข้าง

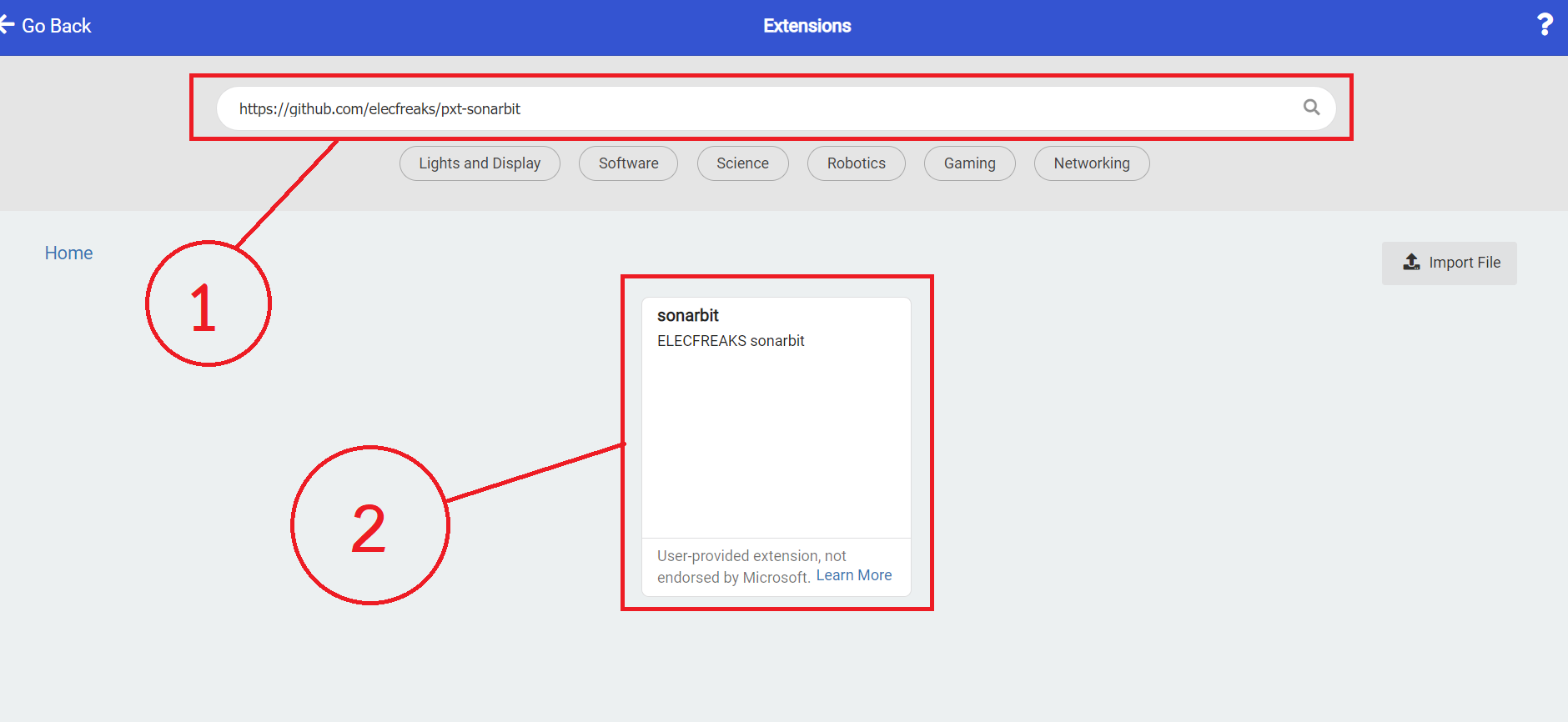

การติดตั้งส่วนขยายเซนเซอร์ sonar:bit
คลิปที่เมนู "Advanced" ในโปรแกรม MakeCode จากนั้นคลิกที่ Extensions (ส่วนขยาย)
คัดลอกลิงก์นี้ https://github.com/elecfreaks/pxt-sonarbit เพื่อนำไปวางในช่องค้นหาส่วนขยาย จากนั้นคลิกที่ส่วนขยาย

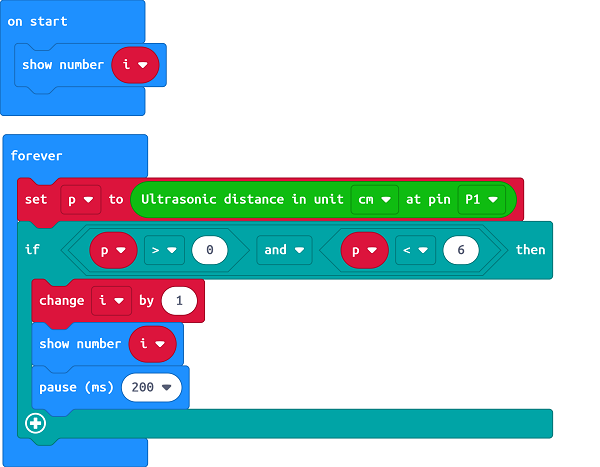

ตัวอย่างการเขียนโปรแกรม
Link:https://makecode.microbit.org/_hueHXycJJgv1
ผลลัพธ์
เมื่อเซนเซอร์อัลตราโซนิคตรวจพบว่ามีลูกบาสเก็ตบอลผ่านห่วง จะมีการตรวจนับและแสดงค่าบนบอร์ด micro:bit (โดยการตรวจพบลูกบาสเก็ตบอล จำเป็นต้องทดสอบการทำงาน เนื่องจากเซนเซอร์อัลตราโซนิคอาจจะมีการอ่านค่าคลาดเคลื่อน เนื่องจากลูกบาสเก็ตบอลมีขนาดเล็ก)
